エコサーベイのメイン画面

エコサーベイ基本画面(オンライン画面)

画面の左側は警報情報(注意/警戒/限界)を含むデマンド関連情報。
(注意/警戒/限界の各設定値を超えた場合、該当箇所が点滅表示となります)
画面の右側は、親機/中継器から見た子機のステータスを表示。

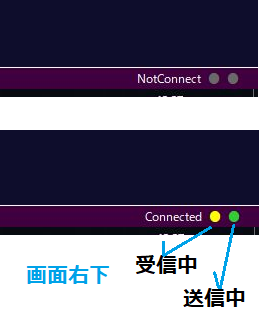

エコサーベイ-パイロット表示

エコサーベイ通信パイロット表示


エコサーベイ の主コンセプトとして、データ取得機能の強化・ビジュアル化
および取得したデータの表示機能やアナライズ機能により、分析の信憑性を高めて、
それによってより最適な省エネ設定を可能にします。
(現状では分析の元となるデータがどの位揃っているか見えない)
備考)Ver2.0.0よりマルチGRP版および英語版を含むインストーラになります。
(ライセンス内容により切替を行います)
空調機制御設定、季節別制御設定など一通りの制御設定機能に加え、アナライズ機能を有し、
アナライズ機能により、分析に必要なエコデータの取得状況、
使用電力・制御電力によるCHランキング、制御電力のみによるCHランキング、
空調機の使用状況、前月比および前年比の使用変化を一見してチェックすることで
素早く設定変更の必要な空調機を見つけることが出来、省エネに繋げます。

エコサーベイのデータ取得画面

エコサーベイ画面例)エコデータ(親機/中継器より)取得画面

既に取得済のデータはスキップされ存在しない分のみ取得

エコサーベイのアナライズ画面

エコサーベイ画面例)アナライス画面

前月の取得データファイルの状況(各CHの一カ月分のデータ取得状態)、
デマンド値(Min,Max)、使用電力・制御電力のCHランキング、制御電力のCHランキングなど
また、指定で月初にアナライス内容をメール送信(オプション)

アナライズ結果例

デマンドデータの取得状態および当月のMin,Max値に続いて
各子機のデータ取得状態、使用電力・制御電力の合計によるCHランキング、
および制御電力の値によるCHランキングを示します。

エコサーベイのCH比較グラフ画面

エコサーベイ画面例)CH比較グラフ画面


エコサーベイの季節制御設定画面

エコサーベイの季節制御設定画面


エコサーベイの警報条件設定画面

エコサーベイの警報条件設定画面


デマンド警報履歴画面

画面例)デマンド警報履歴画面


<エコサーベイの特徴は下記の通り>

1)CH毎比較グラフ(月間)機能
  一目でどの空調機が多く使用されるなど確認できます。
  また、データ取得状況の見える化で、集計グラフがどの位の信憑性か把握できます。
  (未取得データがあった場合、当然該当空調機の稼働状況が正しく集計されるかわかります)
  これによって再度データ取得を行って足りないデータを補う必要があるかどうか判断できます。
2)アナライズ機能(月間)
  省エネを確実に行うために、まず現状の空調機の稼働状況等を把握する必要があります。
  アナライズ処理では、下記集計を行います。
  1.試用電力・制御電力の合計によるCHランキング
  2.制御電力の値によるCHランキング
  また、正しい集計を行うために、省エネデータを揃って取得する必要があります。
  アナライズでは、該当月においてデータの取得状態を一目で確認することが出来ます。
3)データ取得機能の強化およびビジュアル化
  データ取得において、
  1.エラーリトライやタイムアウトの調整によりデータ取得処理が強化されます。
  2.取得済データをスキップする機能により迅速にデータ取得を行います。
  3.取得済、取得中のビジュアル化によりデータ取得処理の進捗が分かりやすくなります。
  4.全体的な使いやすさ
  備考)
  データ収集機能については、夜中に自動でデータ収集を繰り返し行い、また、
  設定によりFTPサーバへアップロードする「AGather/アガサー」というソフトがあります。
http://eco-bems.com/down_AUTODATAGATHER.html
4)データ(生データ)表示機能
  1.カレンダー形式による選択で、まず該当日のデータの有無や欠損状態が一目で分かります。
  2.比較表示により、比較したいデータを左右に表示できます。
  3.ワンクリック操作
   ボタンのワンクリックで次の日、または次のCHのデータを表示することができます。
5)メール機能(オプション機能)
  オプション機能になりますが、警報状態(注意、警戒、限界)になった時のメール送信や
  月初におけるアナライズデータの自動送信などです。

<エコサーベイの機能は下記の通り>

1.モニタリング機能
 ※親機/中継器との接続状態
 ※親機/中継器の時刻
 ※リアルタイムデマンドモニタリング
  (デマンド値、予測デマンド、各種警報)
 ※子機ステータスモニタリング
  (子機接続状況)

2.メール機能(全機能オプション)
 ※警報発生時メール送信
 ※月次メール送信(前月のデマンドMin、Max値などアナライズデータを送信)
 ※テストメール送信
 ※メール基本設定
 ※メール宛先設定

3.データ関連機能
 ※デマンドデータ取得
 ※エコデータ取得(既存はスキップ)
 ※エコデータ取得(既存無関係に取得)
 ※生データ表示(デマンド)
 ※生データ表示(空調機データ)
 ※デマンド警報履歴(取得&表示)
 ※CH比較グラフ
 ※アナライズ(デマンド、エコデータ分析)
 ※履歴状態(電源履歴、デマンド警報履歴、設定変更履歴、通信エラー履歴)
 ※データ自動取得(前日および前月データ)(オプション)

3.通常設定
 ※空調機制御ON/OFF設定
 ※通報制御設定(季節別制御設定)
 ※通報制御設定(季節別制御設定)(簡易版)
 ※警報制御ON/OFF設定
 ※警報制御率設定

4.親機/子機設定
 ※警報条件設定
 ※順序制御設定
 ※季節帯設定
 ※季節別時間帯設定
 ※季節別時間帯設定(簡易版)
 ※親機/中継器時刻設定
 ※子機設定変更
 ※曜日制御実行設定
 ※曜日制御データ設定

5.基本設定
 ※基本設定
 ※通信選択設定(COM/LAN選択)
 ※COMポート設定
 ※LAN(TCP/IP)設定(親機/中継器IPアドレス、ポート)
 ※通信基本設定
 ※表示基本設定
 ※マスタデータ登録
(ロケーションマスタ、GRPマスタ、CHマスタ)

動作条件:.NETフレームワーク4.0が快適に動作するPC(Windows7以上) (DotNetFramework4.0)
画面は、横1280ドット以上、縦768ドット以上

エコサーベイ機器構成

エコサーベイ動作時機器構成例


エコサーベイ機器構成

エコサーベイ動作時機器構成例(2:PLCへの警報出力(オプション機能))



エコサーベイVer.2.14.0(2021.10.13) .NETフレームワーク4.8

(エコサーベイMultiGRP画面についてここをクリック)
(デマンドビュア・エコデータビュアについて)
エコ管理システム・エコサーベイMultiGRP取説(手始めに)
2019.04.01エコサーベイMultiGRP操作マニュアル(手始めに)

デマンド・エコデータビュア取説

2019.05.10デマンドビュア操作マニュアル
2019.05.22エコデータビュア操作マニュアル

デマンド・エコデータビュア(MultiGRP/ロケーション)取説

2019.05.28デマンドビュアMultiGRP操作マニュアル
2019.05.28エコビュアMultiGRP操作マニュアル

空調機省エネ親機シミュレータ

バージョンアップについて:
1.弊社はお客様に予告なしに改良の為に本ソフトウェアの変更を行うことがあります。
エコサーベイは順次バージョンアップ(修正および機能追加等)を行います。
ご要望および不具合報告は受け付けておりますが
(info@eco-bems.com)
本パッケージソフトのバージョンアップタイミングは不定期です、予めご了承ください。
2.弊社は本ソフトウェアを改良した新しいバージョンのソフトウェア(以下「新バージョン」という)を
お客様に対して有償または無償で提供することができます。

本ソフトは基本的に1PCに1ライセンス必要になります。
エコサーベイ本体 1PCライセンス OPEN 価格
エコサーベイ本体(英語版) 1PCライセンス OPEN 価格
エコサーベイ本体(MultiGRP版) 1PCライセンス OPEN 価格
(ご購入は5ライセンス以上のロットでお願い致します)
(ご購入について)
(購入手順)
試用版は期間限定です。
試用期間内は、通常と同じ動作します
(オプション機能は標準版に含まれておりません)

  免責事項:
弊社は、本ソフトウェアの使用、または使用できないことにより生じた損害に関していかなる責任も負わないものとします。
